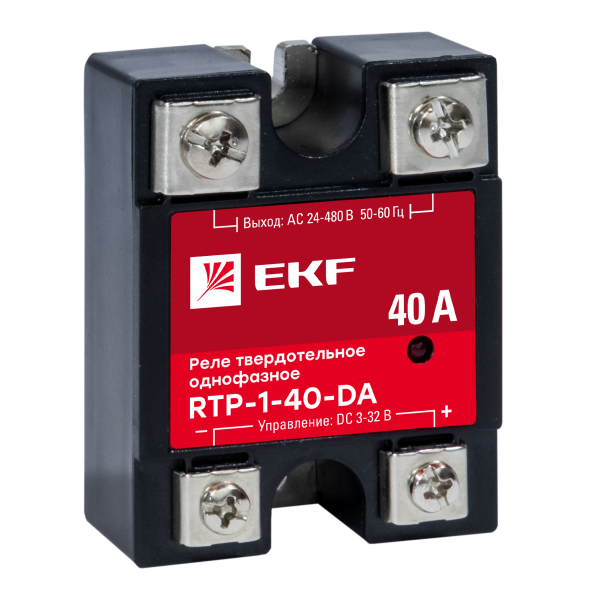

Твердотельное реле

Твердотельное реле — это надежное решение для автоматизации

Назначение оборудования

Твердотельное реле применяется для эффективного управления электрическими цепями, обеспечивая быструю и безопасную коммутацию нагрузок. Благодаря отсутствию механических контактов, эти устройства идеально подходят для систем автоматизации, промышленных установок и бытовых приложений, где требуется высокая скорость переключения и долговечность. Основная функция — замыкание и размыкание цепи под действием управляющего сигнала, при этом обеспечивая гальваническую или оптическую развязку между управляющей и силовой цепями.

Особенности выбора подходящей модели

При выборе твердотельного реле важно учитывать параметры нагрузки, тип напряжения (переменное или постоянное), ток коммутации и условия эксплуатации. Рекомендуется приобретать реле с запасом по мощности, чтобы избежать выхода из строя при перегрузках. Также необходимо учитывать тепловые характеристики — при интенсивной работе корпус устройства может нагреваться, поэтому для эффективного отвода тепла может понадобиться радиатор или воздушное охлаждение.

• Допустимый диапазон управляющего напряжения
• Максимальный ток коммутируемой цепи
• Тип нагрузки (резистивная, индуктивная)
• Уровень гальванической изоляции
• Способ охлаждения
• Размеры корпуса и тип монтажа

Установка на DIN-рейку и монтаж

Твердотельное реле удобно устанавливать на стандартную DIN-рейку, что облегчает интеграцию в распределительные щиты и шкафы управления. Монтаж производится с учетом направления вентиляции и возможности отвода тепла. Все подключения осуществляются клеммным способом, с соблюдением правил электробезопасности. Перед установкой рекомендуется проверить совместимость устройства с параметрами сети и нагрузкой.

Конструктивные и технические характеристики

Внутреннее устройство твердотельного реле включает оптрон или оптопару, обеспечивающую гальваническую развязку между управляющей и силовой частью. Входная цепь содержит светодиод, который при подаче сигнала активирует фоточувствительный элемент, далее задействуется силовой ключ (тиристор, симистор или транзистор), осуществляющий коммутацию нагрузки. Устройство характеризуется высокой устойчивостью к электромагнитным помехам, быстрым временем срабатывания и низким энергопотреблением.

• Гальваническая развязка входа и выхода
• Минимальное потребление энергии
• Отсутствие механических компонентов
• Высокая скорость переключения
• Длительный срок службы
• Устойчивость к вибрациям и ударам

Благодаря этим особенностям, твердотельное реле выделяется как современное устройство для управления мощными и низковольтными электрическими цепями, предлагая надежность, компактность и эффективность в любой схеме автоматизации.
